产品介绍product description

一、产品基础档案

产品名称：东洲泰恒22580交流散热风扇

系列型号：DF22580B全系列，划分110V、220V两大电压组别，110V提供低、中、高三档转速型号，220V额外增设超高转速，覆盖均衡散热、常规大功率、高风压强散热三类需求。电压新增直流110v、220v、380v、450v，全面适配充电桩不同电压适配

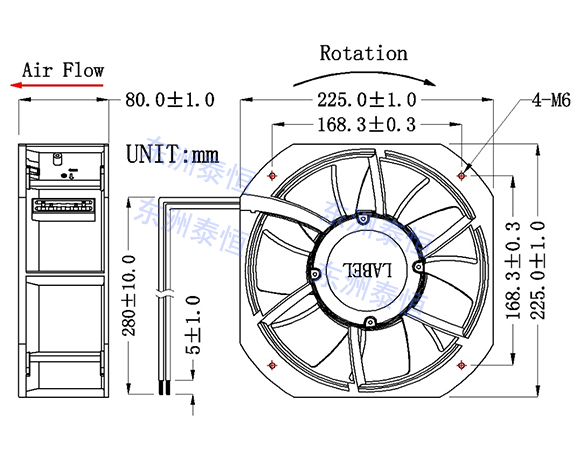

外形尺寸：225×225×80mm

产品品类：大尺寸工业交流轴流散热风扇

宽电压宽频率适配：110V机型支持85~130V供电浮动，220V机型兼容150~240V电压波动，全系列工作频率覆盖50~400Hz，可适配复杂工业供电环境与变频供电场景。

品质测试与认证：全系列风扇出厂经过72小时老化测试，长期稳定性老化测试不低于180天，高频通断电、堵转、电性、电压波动等工况全维度检测；整机生产执行ISO9001质量管理体系，符合CE、CCC等工业安规要求，内销、出口设备均可合规配套。

二、整机结构与材质优势

一体压铸铝合金框架：整机框架采用加厚铝合金一体压铸成型工艺，结构刚性强，高转速运行抗共振、不易形变，完整流畅风道大幅降低气流阻力；表面抗氧化耐酸碱腐蚀处理，适配工业机柜、充电桩、户外设备长期不间断运行。

阻燃轻量化PBT扇叶：扇叶采用防火改性PBT工程塑料打造，轻量化设计有效减轻轴承负载，延缓长期运转磨损老化；材质耐高温、抗老化，扇叶曲面经过流体优化，同等风量下风噪抑制效果突出。

高效EC交流外转子电机：对比传统AC风扇具有启动电流缓慢增加，不需要电容辅助启动。功耗仅三分之一。功耗降低百分之三十至五十。电网利用率提高二至三倍。运行稳定、温升低、过载能力强，宽频率设计下转速输出平稳，无碳刷摩擦结构，杜绝电火花隐患，可支持7×24小时连续工作，长期使用性能不衰减。

耐高温双滚珠轴承系统：搭载工业级双滚珠轴承，填充长效耐高温润滑油脂，高低温环境启停顺滑，运转温升低；耐磨使用寿命远优于普通含油轴承，大幅减少设备后期维护频次与成本。

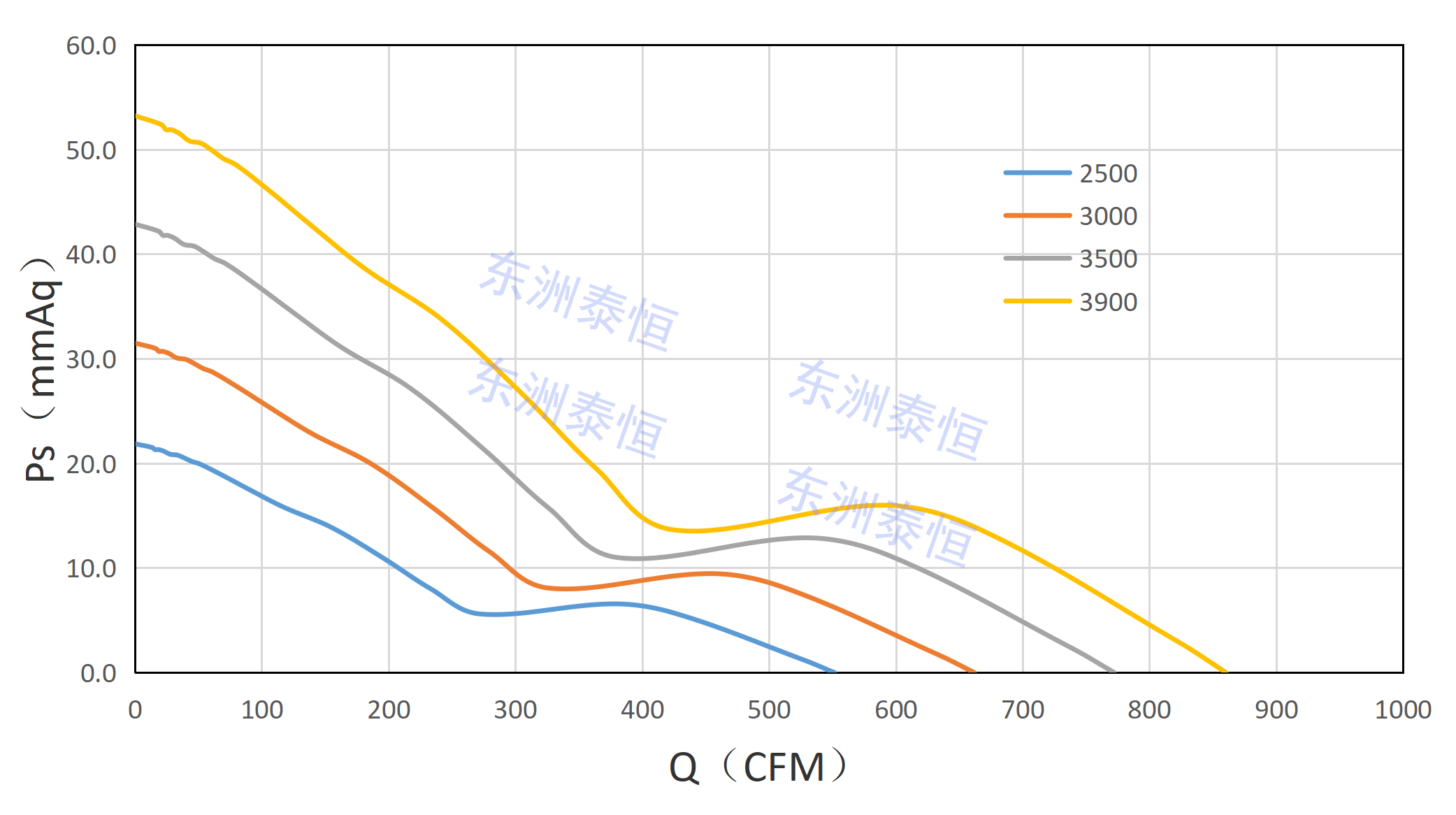

三、全系列性能参数说明

110V规格机型性能，供电区间85~130V，工作频率50~400Hz

低速款DF22580B11L额定功率38.0W，额定转速2500RPM，风量551.48CFM，风压21.87mmAq，运行噪音59.0dBA；

中速款DF22580B11M额定功率62.0W，额定转速3000RPM，风量661.77CFM，风压31.50mmAq，运行噪音63.2dBA；

高速款DF22580B11H额定功率100.0W，额定转速3500RPM，风量772.07CFM，风压42.87mmAq，运行噪音66.5dBA。

220V规格机型性能，供电区间150~240V，工作频率50~400Hz

低速款DF22580B22L额定功率38.0W，额定转速2500RPM，风量551.48CFM，风压21.87mmAq，运行噪音59.0dBA；

中速款DF22580B22M额定功率62.0W，额定转速3000RPM，风量661.77CFM，风压31.50mmAq，运行噪音63.2dBA；

高速款DF22580B22H额定功率100.0W，额定转速3500RPM，风量772.07CFM，风压42.87mmAq，运行噪音66.5dBA；

超高功率型号DF22580B22V额定功率140.0W，额定转速3900RPM，风量可达860.30CFM，风压53.23mmAq，运行噪音70.0dBA。

四、功能选择-全面适配设备智能化控制

1、信号输出：多级故障信号监测输出可选配FG实时转速反馈、RD高电平故障警示、RDL低电平，设备控制系统通过信号线读取风扇实时运转状态，堵转、停转故障会输出差异化电平信号，便于设备提前预警。

2、调速功能：支持PWM智能调速，可直接对接各类设备温控主板，整机主控依据设备内部温度输出控制信号调节风扇转速，实现按需散热，兼顾节能与降噪双重需求。

3、线路保护：双重基础电路安全防护SS软启动、AS堵转自动保护两类出厂默认，软启动是风扇通电电流缓慢增加，避免冲击电源及风扇电路达到双向保护。堵转保护则出现则当风扇异常故障时将供电电流将至极低避免电路发热引起更严重的故障，同时间隔数秒尝试重启来判定故障排除情况。无需主控额外编写保护程序。

4、IPX5/IP68防水;定制整机采用多层复合密封防水工艺，支持IPX5/IPX8防水定制，可抵御低压水柱喷淋、水汽侵入，有效适配户外设备、潮湿工况车间等恶劣使用环境。

五、适配应用场景

技术参数Technical Parameters

产品优势Product advantages

• 好设计

  采用先进的设计，具有启动 快风量大、长寿命等特点

• 好标准

  执行IS09001:2015,IS014000及TS16949 管理体系，产品通过UL、TUV、CE、 CCC、ROHS等安规认证

• 好产品

  采用纯铜电机，优良的双滚珠轴承、 高品质润滑油耐漆包线

• 好服务

  省内部分地区送货上门 质保两年，终身免费维修。
